长安汽车重庆基地S111项目
    • 项目概述
    • 项目方案
    • 项目工艺
    • 项目设备清单
    • 项目现场照片



2017年7月,同高科技承接了长安汽车在重庆基地S111产能扩建项目,负责对S111顶盖激光钎焊工位进行“交钥匙工程”。通过对工艺设备的优化,极大的提升车身顶盖激光焊接的质量,提高车身焊接合格率。







根据客户需求,该项目采用单工位布局,2台激光焊接机器人及1台车顶抓手搬运机器人,车顶抓手搬运机器人安装在地面,规划2车型。方案设计可达到3车型+30JPH生产能力,实现了高柔性、高节拍、高质量的“三高”要求。



项目设计方案如下图所示:

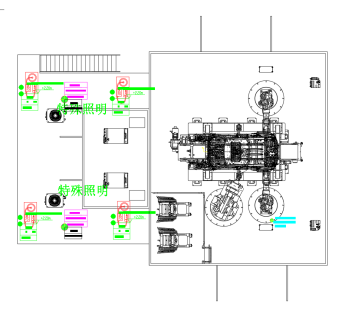

2D布局图

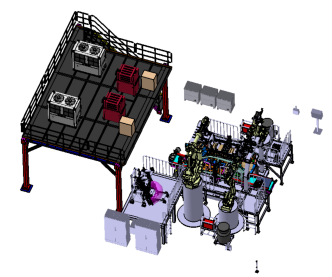

3D效果图



项目详细信息如下:

Ø 单工位30JPH+3车型柔性生产,节拍CT=102s

Ø 该工位目前规划3车型,可通过改造-在搬运机器人对侧新增一台机器人实现6车型规划,实现高柔性,高节拍,高质量生产要求;

Ø 改造后的产线,通过对工艺设备和焊接参数的优化,相比原有生产线提高了车身的焊接质量;

Ø 激光钎焊系统采用世界先进主流工艺设备配置,可实现高品质焊接质量要求;

Ø 工位采用同高科技自主研发的双层铝合金的防护系统,并通过德国TUV安全检测及认证;

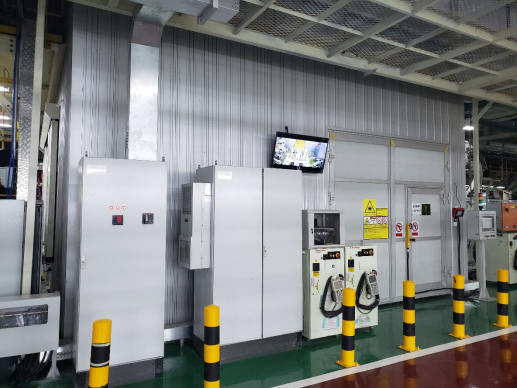

工位外部布局

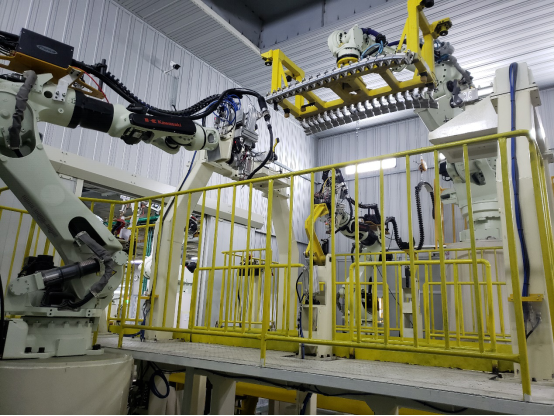

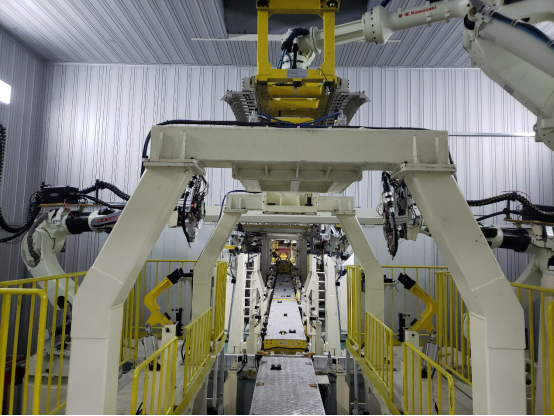

工位内部布局

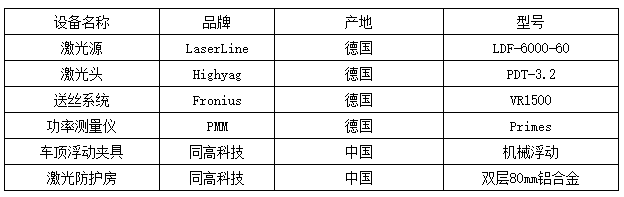

项目激光钎焊系统设备配置如下:

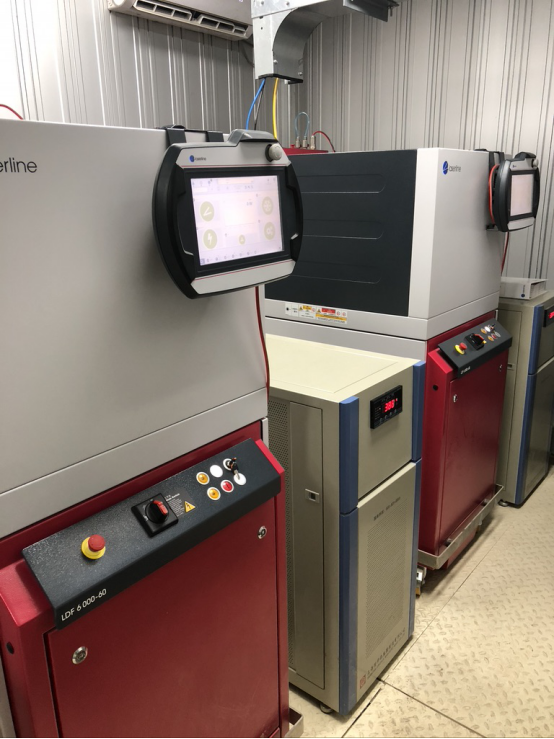

激光源房


关键词:汽车白车身,汽车顶盖激光,顶盖激光钎焊
