长安S311车顶激光钎焊项目
    • 项目概述
    • 项目方案
    • 项目工艺

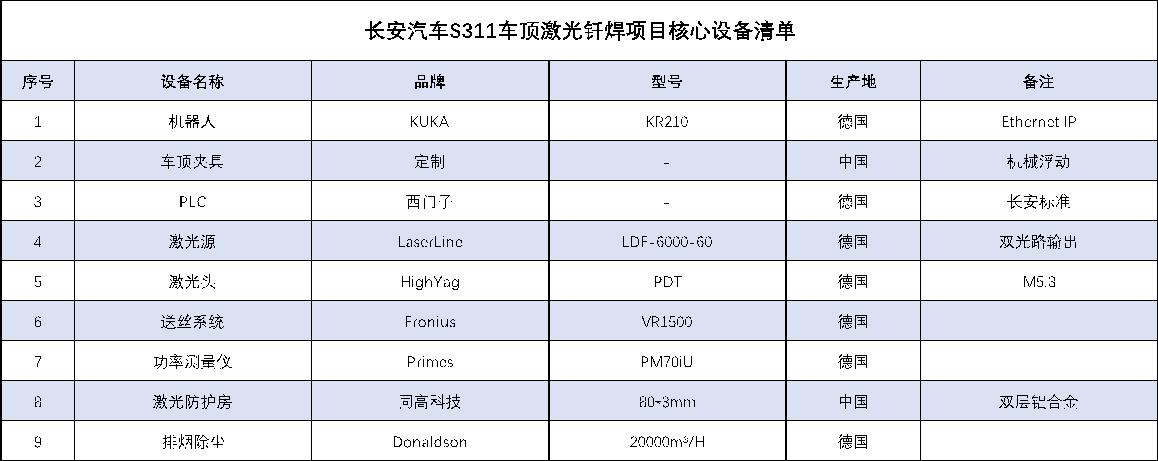

    • 项目设备清单

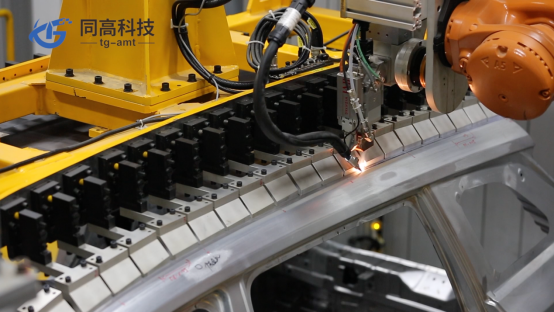

    • 项目现场照片


2017年4月,同高科技承接了长安汽车在合肥基地新建工厂项目,负责对S311车型顶盖激光钎焊工作站进行“交钥匙工程”。




根据客户需求,该项目采用双工位布局方案,上下二层结构,4台激光焊接机器人及2台车顶抓手搬运机器人,其中单工位可达到4车型+30JPH生产能力,预留60JPH提速潜能,真正的实现了高柔性、高节拍、高质量的“三高”要求。

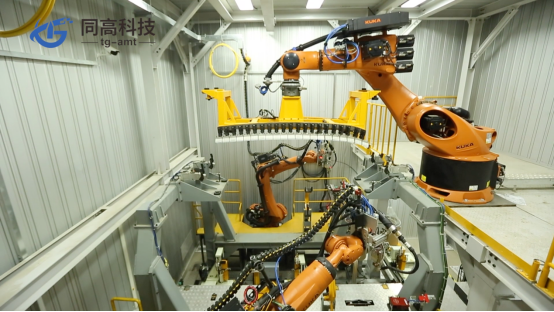

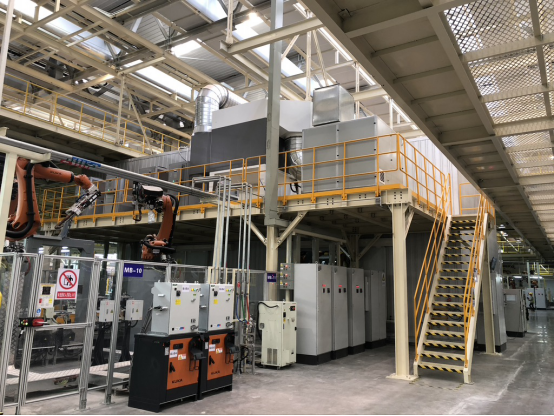

该项目是长安汽车在合肥的新建工厂,车顶激光站采用双复制并排站的布局形式,每个激光站分为上下两层钢结构,总占地面积为7x9.5x6米,一层为输送滚床、龙门架及左右各1台激光钎焊机器人,二层钢平台上布局1台车顶抓搬运机器人及4套夹具库位。

Ø 单工位25JPH+4车型柔性生产,节拍CT=123s,预留60JPH提速潜能;

Ø 常规条件下双工位可实现60JPH以上及8车型的产能;

Ø 双工位方案可实现工位间的一用一备,可确保产线不停机;

Ø 激光钎焊系统采用世界先进主流工艺设备配置,可实现高品质焊接质量要求;

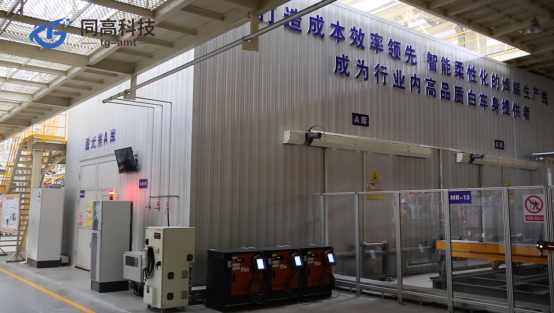

Ø 工位采用同高科技自主研发的双层铝合金的防护系统,并通过德国TUV安全检测及认证;

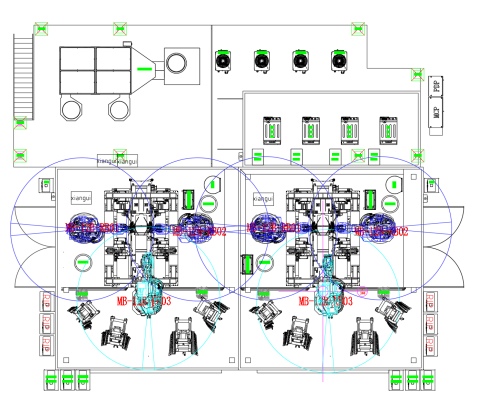

2D布局图

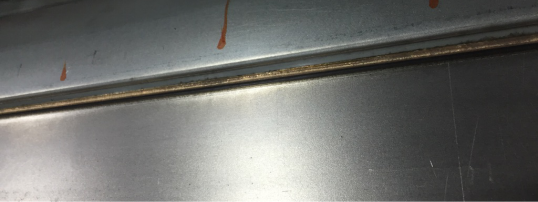

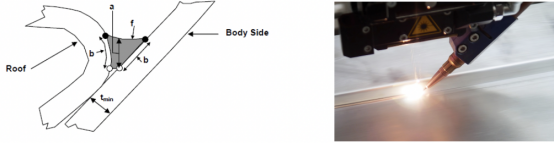

项目采用长安激光标准工艺,车顶为镀锌板,侧围为碳钢板,焊缝搭接形式如图所示。激光焦点尺寸为3.2mm,焊丝为CuSi3,直径1.6mm,配合热丝工艺,预热电流<230A。

















关键词:白车身,汽车顶盖,激光钎焊
